??一、 簡介：

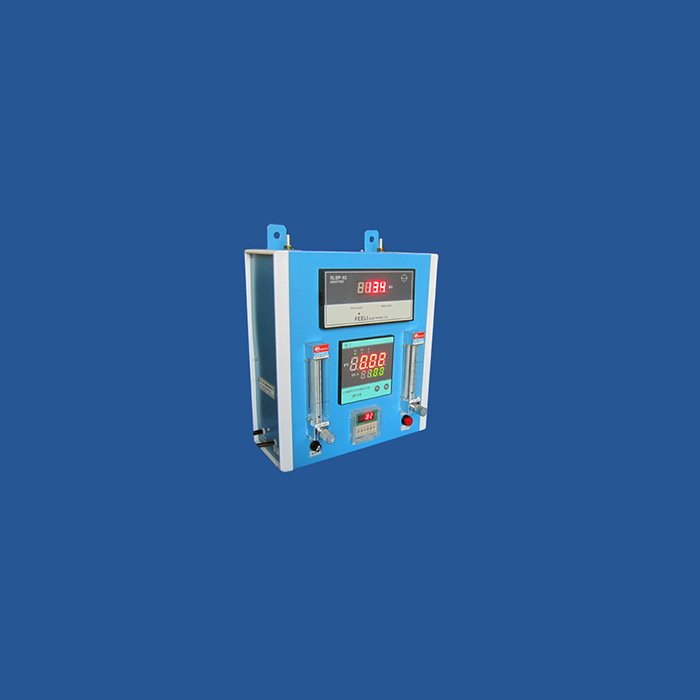

??成套碳控箱是碳控儀與維護儀安裝在一個小形箱體內，實際上是一種傻瓜型碳控系統。特別適合于碳控技術改造，也適用于爐子廠，只要把箱子掛在爐子邊上就可以對爐子內碳勢進行控制，不必再在配電箱上打孔安裝碳控儀及重新配線。成套碳控箱適合于井式爐、網帶爐、連續爐及箱式爐等各種爐子使用。其特點是：
??1、控制精度高，與進口碳控儀相當。
??2、操作十分簡單，無需比較復雜的編程操作(由廠家完成)。一般現場操作人員，調試人員只要看說明書都能掌握，從而避免因誤操作而產生碳勢失控現象，為用戶帶來極大方便。
??3、關鍵儀表及器件全部進口，并采取多重保護措施，本儀器可靠性特別好，抗干擾能力特別強，可以長期無故障運行。
??4、采用特殊設計，保證在某些常見故障發生時儀表能正常運行。
??5、維修、保養簡單，深受用戶歡迎。
??二、安裝
??1、 碳控箱應安裝在爐子邊上，通風、易于觀察和操作的地方。周圍環境溫度低于45℃。
??2、 碳控箱如果離氧探頭距離較遠，則參比氣管和自動除碳?xì)夤軕?yīng)該用銅管過渡。沿著銅管可以走氧探頭信號線及電磁閥控制電纜等。參比氣出氣口，流量計箱上有明確標記;自動除碳出氣口，流量計亦有明確標記。
??3、氧探頭、記錄儀信號線接在碳控箱右側面(圖1)。如需接記錄儀，還有一塊小的接口板(圖2)。接口板上有電位器可以調節記錄的大小直至適合為止。
??4、電源、電磁閥信號線、報警觸點接在碳控箱左側面(圖3)。
??(1)電源接220V交流，用2A快速熔斷保險絲保護。
??(2)電磁閥接線已經接220V交流電源，可以直接帶動220V電磁閥(建議用本公司提供的220V交流進口電磁閥)。
??(3)報警觸點不帶電源，僅僅是一個常開觸點(220V交流、5A)可作碳控報警，在雙向控制時(又稱冷熱端控制)可以用來帶動氣泵或者空氣電磁閥，使過高的碳勢降下來，但必須另加電源，本觸點僅作開關用。
??5、安裝尺寸
??(1)碳控箱子 寬260mm 高300 mm 厚120 mm
??(2)碳控箱有兩個掛環上分別打有Φ12 mm孔，兩孔之間距離為185 mm，供安裝用。
??三、操作
??1、SLSP-02適配器(圖5)上設有一個調節旋鈕，用于補償因一氧化碳含量、溫度、氧勢的偏差而引起的綜合碳勢誤差。
??2、PID參數根據用戶要求由廠方設定。
??3、一氧化碳含量根據用戶生產工藝由廠方設定。
??4、碳勢設定按JP-18碳控儀(圖6)上的按鈕 + 、—。

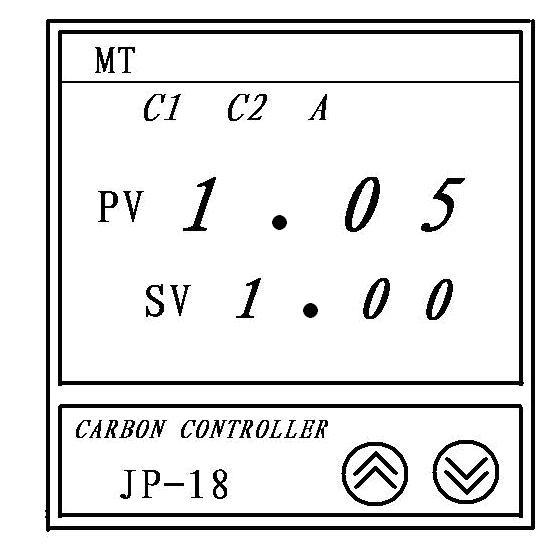

??圖6 JP-18碳控儀
??5、碳勢誤差綜合補償：本儀表在出廠時已經按用戶的工藝和實際使用情況設置好各項參數，一般情況下可以直接使用，但在實際使用時儀表顯示的碳勢與爐內碳勢之間可能會有誤差。如果誤差不大不需要補償;如果誤差比較大，則需要進行綜合誤差補償。補償操作是十分簡單的。補償?shù)母鶕?jù)，可以用定碳片對爐內碳勢進行多次定碳后的實際值，也可以使用氧探頭使用說明書上的氧探頭輸出電勢與碳勢對照表。操作規程過程如下：如果爐溫是930℃，此時氧勢值為1130mV，工藝是甲醇加丙酮，一般認為CO含量為30%，查表發現碳勢值為1.00%CP。如果發現儀表上顯示碳勢PV值為1.20，只要旋轉(圖5)適配器上的調節旋鈕(REGURATE)，使PV值變?yōu)?.00%CP即可。如果工藝沒有太大變化，不必再進行補償，只有在工藝發生重大變化時才需要進行補償。
??6、當儀器發生短路故障時只要更換2A快速熔斷絲，并排除故障，一般不會燒壞儀表。
??7、自動除碳設定請參考維護儀使用說明書。
??四、技術參數
??1、顯示精度：適配器±1mv 控制器：±0.01%CP
??2、控制精度：小于0.05%CP
??3、電源電壓：220V±10%
??4、環境溫度：-10——50℃
??五、注意事項
??儀表在出廠時各項參數已設定，用戶有特殊要求在訂購時請給予說明，本公司在一年時間內實行保修、保換。遇到問題請與本公司聯系，我們將給予技術支持。但不得自行維修儀表，否則概不負責。
